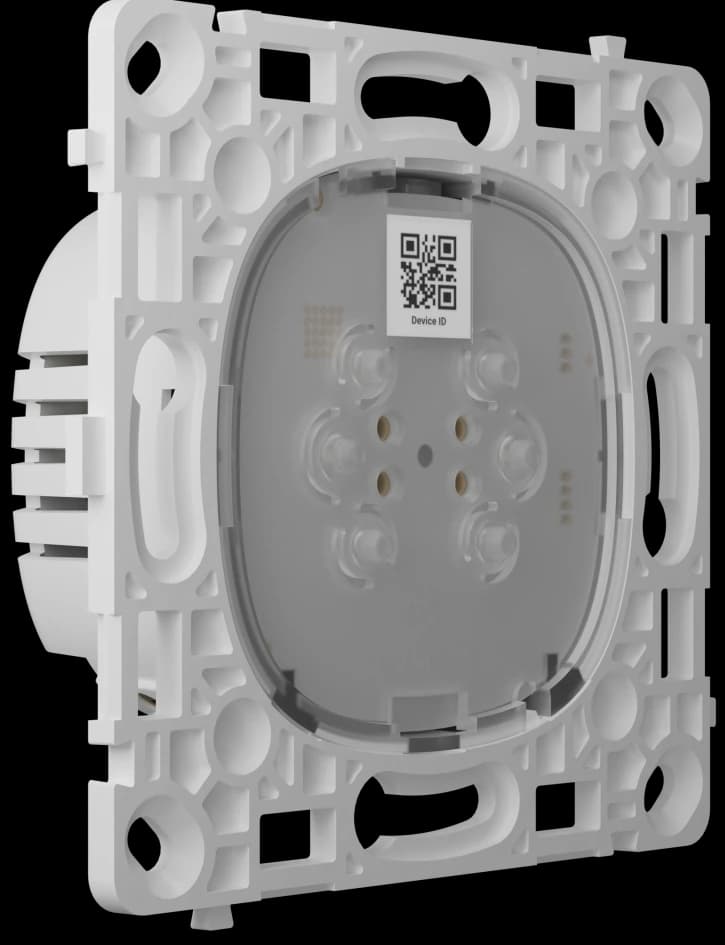

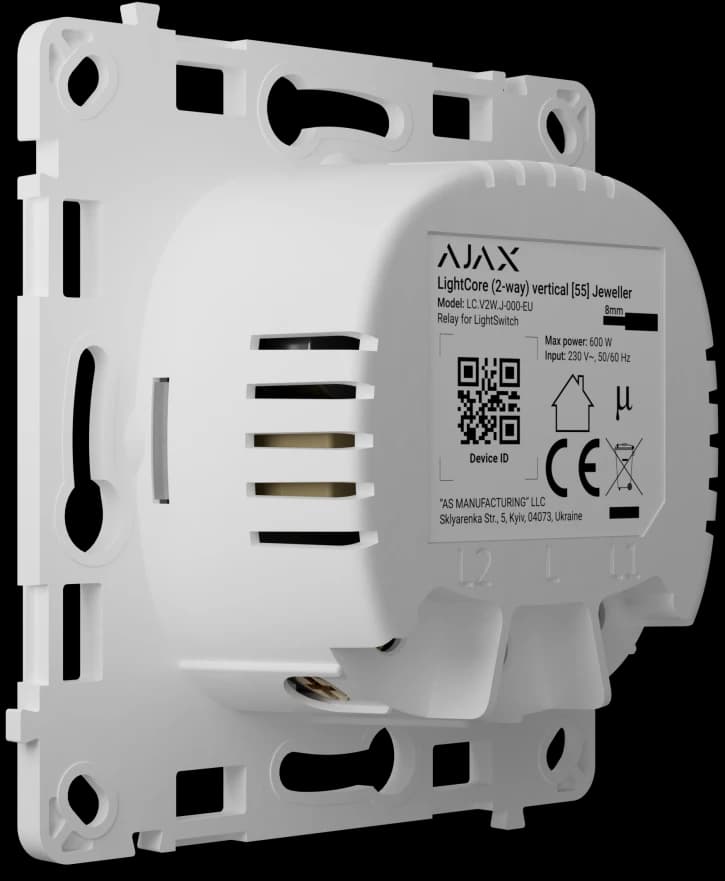

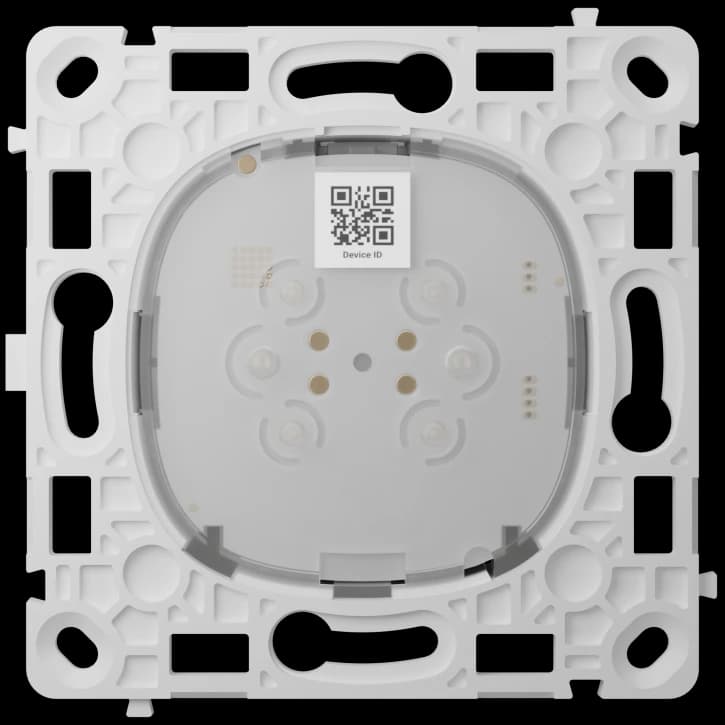

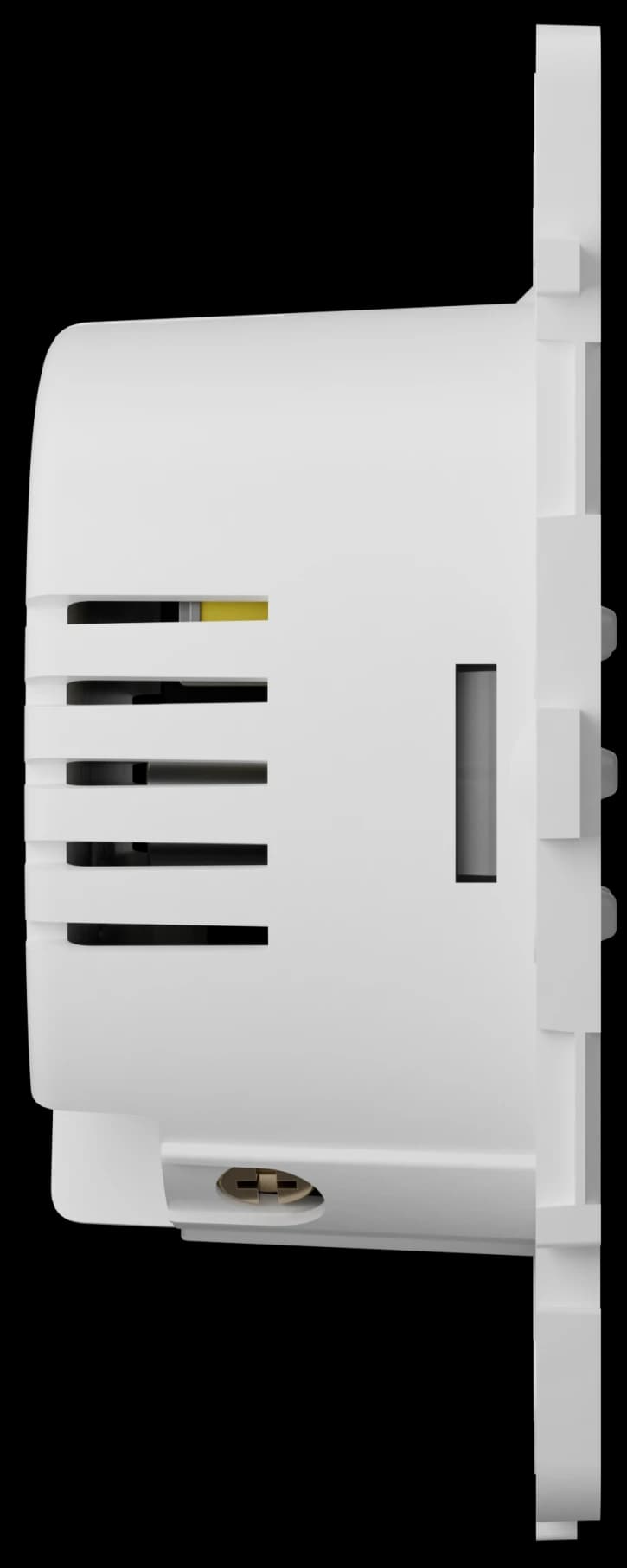

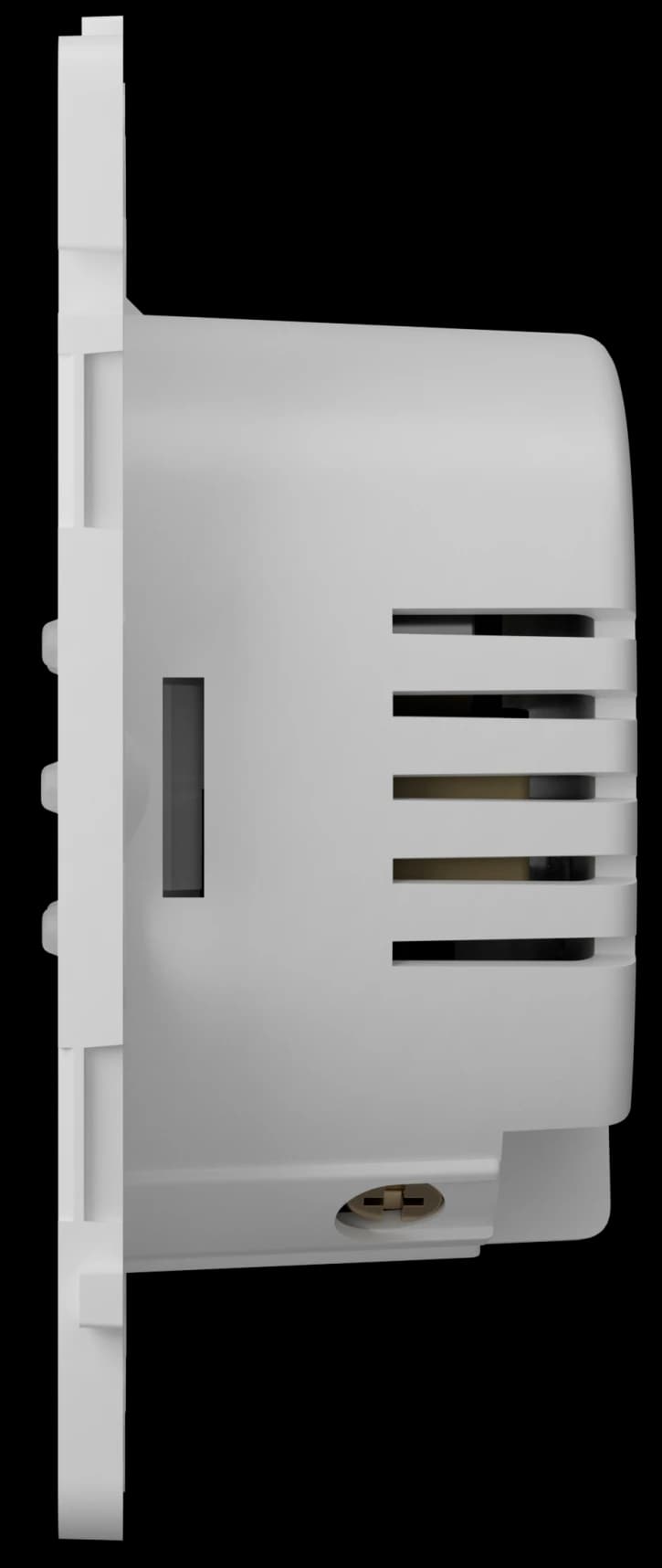

Реле для прохідного вимикача Ajax LightCore (2-way) vertical (83429.142.NC)

Прохідна схема у вертикальному складанні. Функція та сама, що й у горизонтальної версії: одна лінія світла, дві точки керування. Змінюється тільки орієнтація механізму й перелік панелей, які на нього сядуть.

Типова ситуація на об'єкті

Сходи в приватному будинку, де внизу біля входу зібраний вертикальний блок на кілька постів, а нагорі стоїть окрема панель. Або коридор у квартирі з вузьким простінком біля дверей, куди горизонтальна рамка не поміщається.

Важливий нюанс планування: вертикальною має бути вся точка, де стоїть реле. Друга точка керування — це просто панель, і її орієнтацію вибирають незалежно, за місцем на стіні.

Характеристики

• Тип реле LightCore (2-way) vertical, вертикальний метод встановлення
• Одна лінія, до 600 Вт, нижня межа 5 Вт
• Живлення 230 В без нейтралі, споживання до 200 мВт
• Габарити 72,3 × 76,3 × 29,2 мм, вага 48 г
• IP20, від -10 до +40 °C, вологість до 75%

Сумісні панелі

У таблиці цієї моделі CenterButton (1-gang) vertical і SideButton (1-gang) vertical. Позначення односегментне, бо лінія одна: прохідна схема відрізняється логікою реле, а не кількістю зон натискання на панелі.

Чим відрізняється від горизонтального 2-way

Габарити переставлені місцями: 72,3 × 76,3 мм замість 76,3 × 72,3 мм, вага 48 г проти 48,34 г. Електрика ідентична. Для горизонтального поста беруть LightCore (2-way), а якщо в тому ж вертикальному блоці треба ще одна проста лінія — LightCore (1-gang) vertical.

Часті питання

Чи можна поставити вертикальне реле в горизонтальну рамку?

Ні. Посадкове місце під панель повернене на 90 градусів, і кнопка сяде криво. Ці артикули не взаємозамінні саме тому.

Скільки коштує друга точка керування?

Друга точка — це панель без реле, тому вона дешевша за повний пост. Конкретна модель залежить від того, вертикальна вона чи горизонтальна.

Чи працює схема, якщо хаб вимкнувся?

Пост із реле продовжує вмикати світло локально. А от друга точка передає команду по радіо через централь, тому при знеструмленому хабі вона світлом не керуватиме — це аргумент на користь резервного живлення для хаба.
