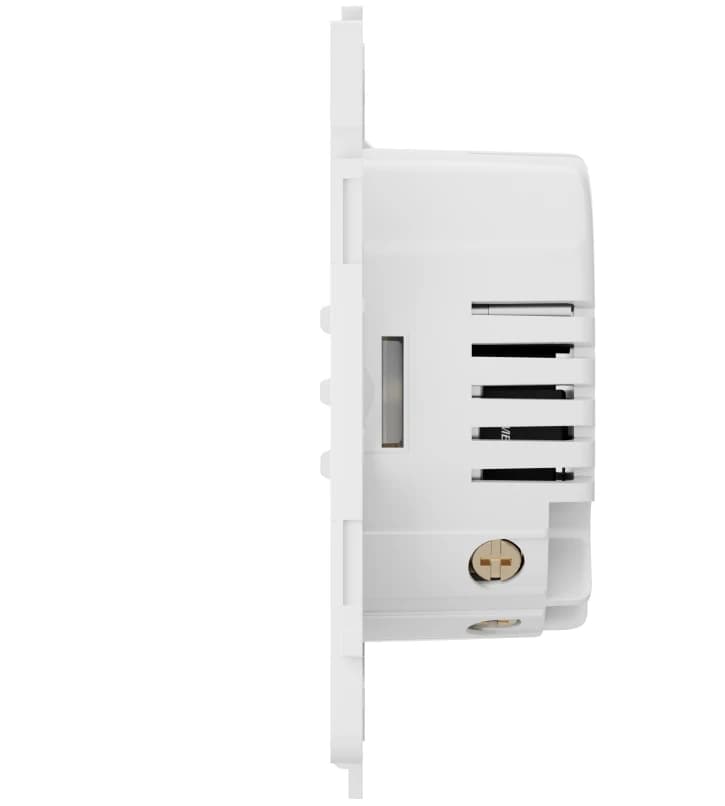

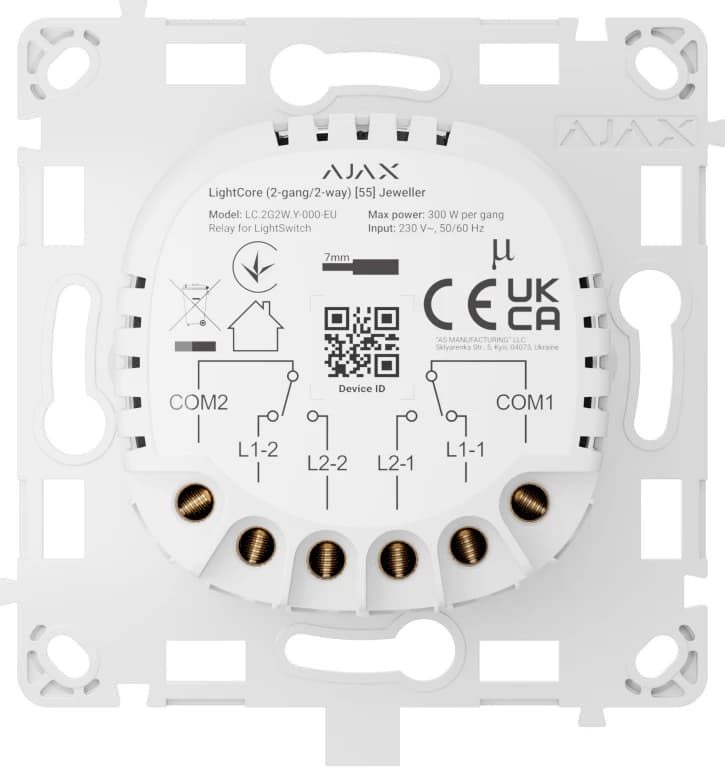

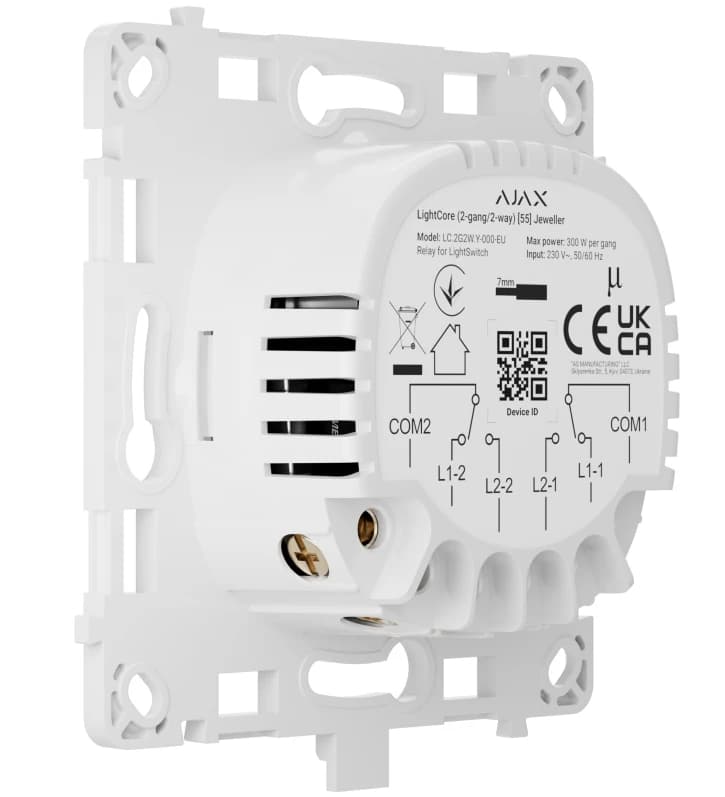

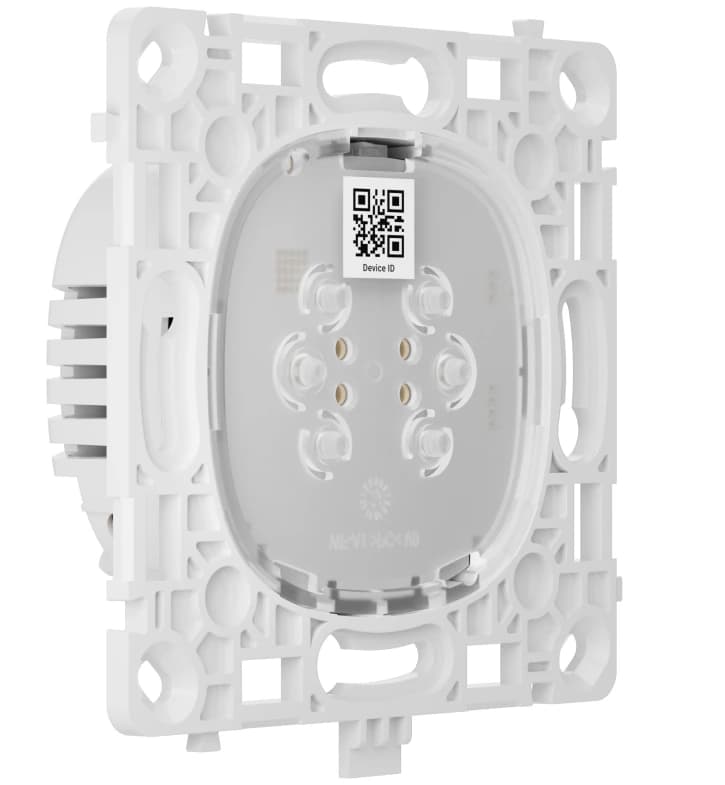

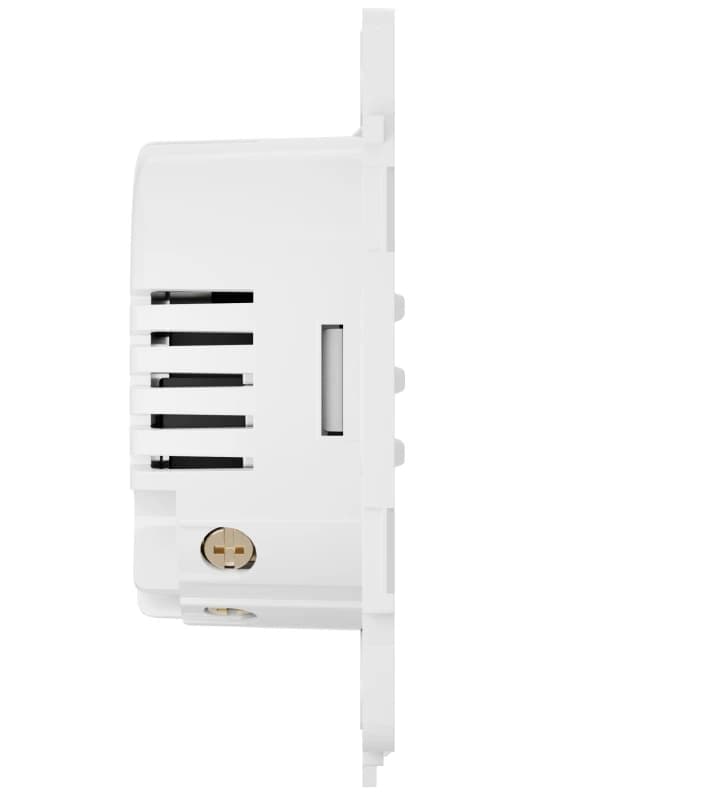

Реле для двоклавішного прохідного вимикача Ajax LightCore (2-gang/2-way) (87944.142.NC)

Найскладніший сценарій у лінійці: дві незалежні групи світла, і кожною керують із двох різних місць. Одне реле замість двох окремих механізмів.

Для яких об'єктів

Вітальня з двома входами, де є люстра й підсвітка стелі, і гасити хочеться від будь-яких дверей. Прохідна кухня-їдальня. Довгий хол у будинку, куди виходять сходи та коридор. Офісне приміщення з двома дверима й розділенням світла на робочу зону та зону відпочинку.

Коли це надлишок: одна група світла. Тоді достатньо LightCore (2-way), який дешевший і робить рівно те саме для однієї лінії.

Що має бути в підрозетнику

Дві лінії світла мають бути фізично заведені в точку, де стоїть реле. Це головне обмеження: жодна логіка в застосунку не створить другу групу, якщо кабелю немає. Друга точка керування кабелю не потребує, там ставиться панель, яка працює по радіоканалу через централь.

Характеристики

• Два канали з прохідною логікою, 300 Вт на сегмент
• Метод встановлення горизонтальний, тип реле LightCore (2-gang/2-way)
• Живлення 230 В від фази, нейтральний провід не потрібен
• Габарити 77,5 × 72,6 × 26,7 мм, вага 57 г — найважче реле лінійки
• IP20, робоча температура від -10 до +40 °C, вологість до 75%

Панелі керування

Сумісні панелі двосегментні: CenterButton (2-gang), SideButton (2-gang) і SoloButton (2-gang). Односегментна кнопка тут не підійде, бо керувати треба двома групами. Той самий набір використовується і з LightCore (2-gang).

Чим відрізняється від 2-gang

Кількість каналів однакова, різниця в кількості точок керування. Просте двоканальне реле працює з одного поста, ця модель додає другий. Габарити теж інші: 26,7 мм у глибину проти 29,2 мм, що трохи спрощує посадку в неглибокий підрозетник.

Часті питання

Чи можна керувати з трьох місць?

Настінних постів у прохідній логіці два. Третім керуванням лишаються застосунок, брелок або сценарій за розкладом.

Чи потрібне друге реле для другої точки?

Ні, друга точка — це панель без механізму. Реле в схемі одне, і стоїть воно там, куди приходить живлення світильників.

Чи витримає одна група 500 Вт?

Ні, ліміт на сегмент 300 Вт незалежно від того, скільки навантажено на другий канал. Перевищення вимикає лінію й надсилає сповіщення.
