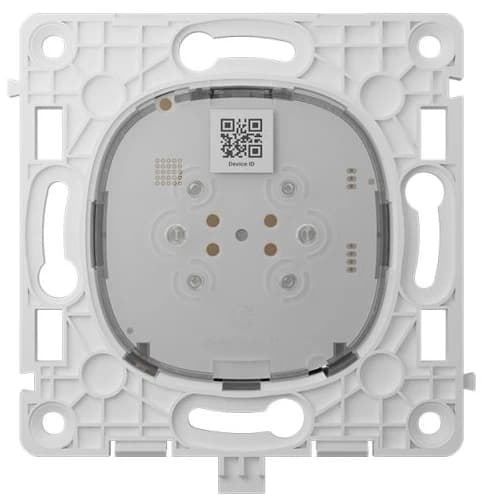

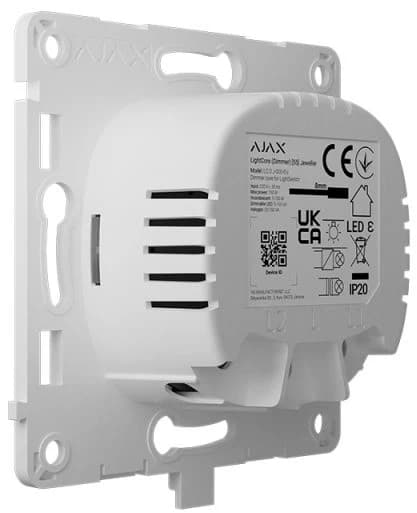

Реле для димерного вимикача Ajax LightCore (Dimmer) (91248.255.WH1)

Дімер відрізняється від звичайного реле тим, що не просто вмикає лінію, а керує яскравістю. Через це в нього зовсім інші межі навантаження й окремі вимоги до ламп.

Для яких приміщень

Спальня, де ввечері потрібно приглушене світло. Вітальня з люстрою, яка вдень працює на повну, а під фільм — на чверть. Дитяча з нічним режимом. Ресторан або кав'ярня, де рівень освітлення змінюють за часом доби.

Коли дімер зайвий: коридор, санвузол, комора. Там світло або горить, або ні, і платити за регулювання немає сенсу — для таких точок беруть LightCore (1-gang).

Які лампи підходять

Робочий діапазон 8–150 ВА для ламп розжарювання та світлодіодних ламп із підтримкою димування. Для галогенних ламп нижня межа вища — від 20 ВА. Ключове слово тут «з підтримкою димування»: звичайна світлодіодна лампа на дімері блимає, гуде або взагалі не запускається на малій яскравості, і це не несправність реле, а несумісність драйвера лампи.

Перевірити просто: на упаковці лампи має бути позначка dimmable. Якщо її немає, лампу доведеться міняти разом із вимикачем.

Характеристики

• Навантаження 8–150 ВА, галоген від 20 ВА
• Живлення 230 В, 50 Гц, нейтральний провід не потрібен
• Захист по струму спрацьовує понад 0,75 А, по температурі — понад +60 °C
• Габарити 76,3 × 72,3 × 29,2 мм, вага 46 г
• IP20, від -10 до +40 °C, вологість до 75%

Чому межа нижча, ніж у звичайних реле

Реле вмикання-вимикання тримає 600 Вт, дімер — 150 ВА. Причина в тому, що при плавному регулюванні напівпровідниковий ключ працює в проміжному режимі й нагрівається сильніше. Тому й струмовий захист спрацьовує вже на 0,75 А проти 2,6 А у LightCore (2-gang). Важку люстру на дімер вішати не можна, її ділять на групи або залишають на звичайному реле.

Панелі та вертикальна версія

Сумісні панелі — CenterButton (Dimmer), SideButton (Dimmer) і SoloButton (Dimmer). Вони відрізняються від звичайних, бо мають зону регулювання. Для вертикального поста існує LightCore (Dimmer) vertical.

Часті питання

Чи можна димувати світлодіодну стрічку?

Стрічка живиться через блок живлення, і димувати треба саме його. Дімер у лінії 230 В перед звичайним блоком живлення дає мерехтіння й скорочує ресурс драйвера.

Лампа гуде на середній яскравості — це брак?

Найчастіше гуде сама лампа, а не реле. Це типова поведінка недимованих світлодіодів і дешевих драйверів; перевіряють заміною лампи на модель із позначкою dimmable.

Чи зберігається яскравість після вимкнення?

Рівень задається в системі Ajax, тому сценарії й розклад працюють із конкретним значенням яскравості, а не тільки з увімкненням.
