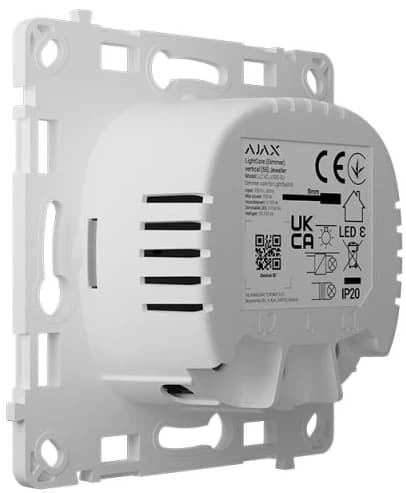

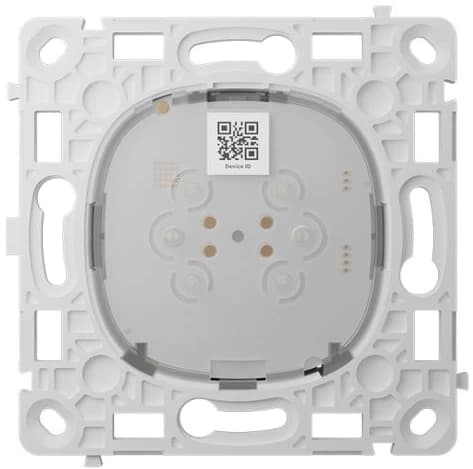

Реле для димерного вимикача Ajax LightCore (Dimmer) vertical (91249.255.WH1)

Регулювання яскравості у вертикальному складанні. Функціонально це той самий дімер, але механізм розрахований на вертикальну рамку й вертикальні панелі.

Де це складання зустрічається

Спальня, де біля ліжка зібраний вертикальний блок: дімер основного світла, звичайний вимикач бра, іноді розетка. Готельний номер із такою ж логікою. Вітальня, де пости вишикувані в стовпчик уздовж дверного укосу.

Планувати вертикальний блок треба цілком: рамка, реле й панелі мають бути з вертикальної лінійки. Один горизонтальний елемент у стовпчику не збереться.

Характеристики

• Тип реле LightCore (Dimmer) vertical, вертикальний метод встановлення
• Діапазон навантаження 8–150 ВА, для галогену від 20 ВА
• Живлення 230 В без нейтралі, захист по струму понад 0,75 А
• Габарити 74,2 × 72,6 × 31,7 мм, вага 45 г
• IP20, від -10 до +40 °C, вологість до 75%

Глибина 31,7 мм

Вертикальний дімер глибший за більшість реле лінійки, де стандарт 29,2 мм. У новобудовах із глибокими підрозетниками різниці не помітно, а от у панельному будинку з мілким гніздом механізм разом із запасом кабелю може не зайти. Це перевіряють до купівлі, бо міняти підрозетник у готовому ремонті означає розбивати стіну.

Сумісні панелі

CenterButton (Dimmer) vertical і SideButton (Dimmer) vertical. Звичайні панелі без зони регулювання сюди не підходять, як і горизонтальні дімерні.

Чим відрізняється від горизонтального дімера

Електрично нічим: ті самі 8–150 ВА, той самий поріг захисту 0,75 А. Відрізняються габарити й орієнтація посадкового місця: LightCore (Dimmer) має 76,3 × 72,3 × 29,2 мм і горизонтальну посадку. Якщо в тому ж вертикальному блоці потрібне звичайне вмикання, його закриває LightCore (1-gang) vertical.

Часті питання

Чи можна поставити дімер на люстру з п'ятьма лампами?

Треба порахувати сумарну потужність: п'ять ламп розжарювання по 40 Вт дають 200 ВА, а це вже за межею 150 ВА. Зі світлодіодними лампами з підтримкою димування та сама люстра зазвичай вкладається.

Чи працює дімер без хаба?

Локальне керування панеллю працює, а сценарії, розклад і зміна яскравості зі смартфона йдуть через централь. У списку сумісності Hub Plus, Hub 2, Hub 2 Plus, Hub Hybrid, ReX і ReX 2.

Чи можна поєднати вертикальний дімер із горизонтальною рамкою?

Ні. Посадкове місце під панель повернене, і кнопка не стане рівно.
