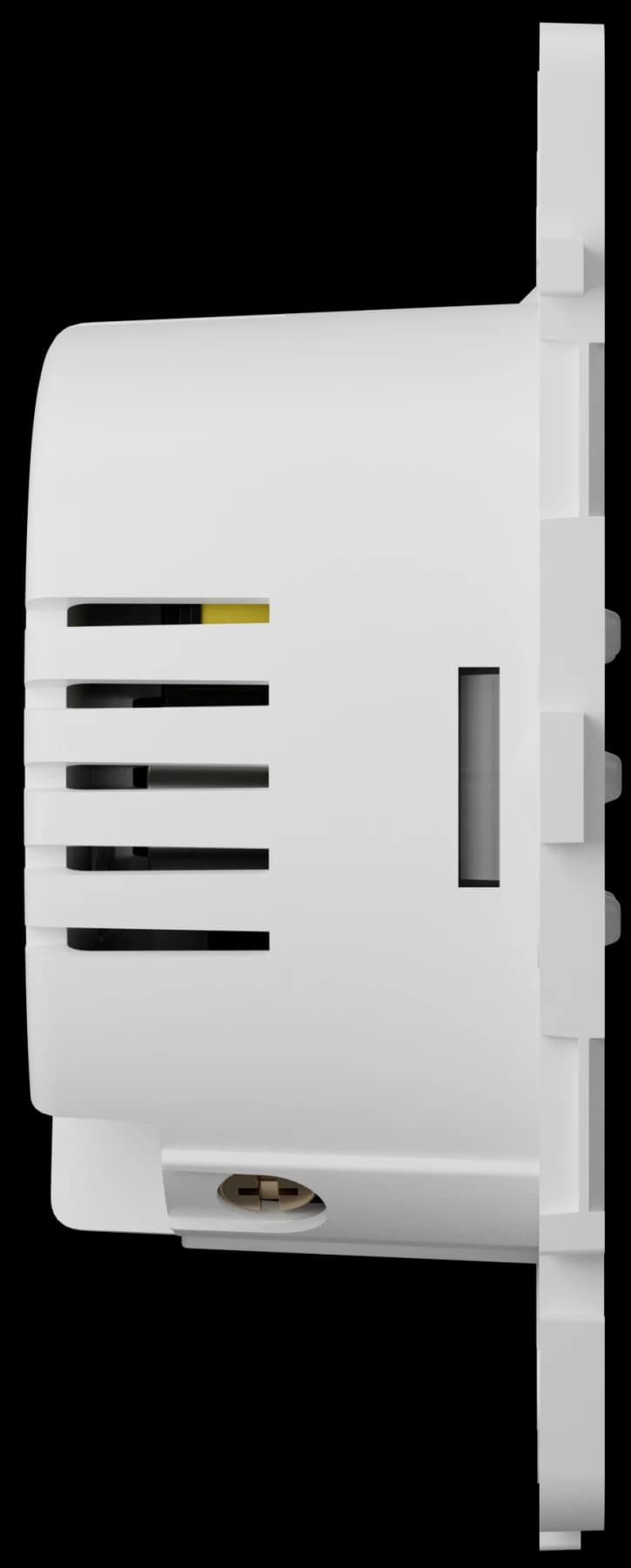

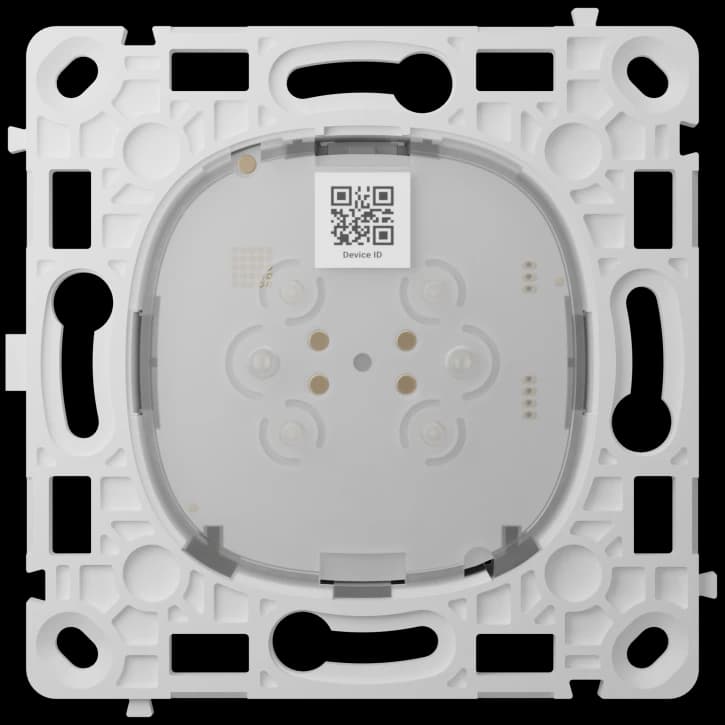

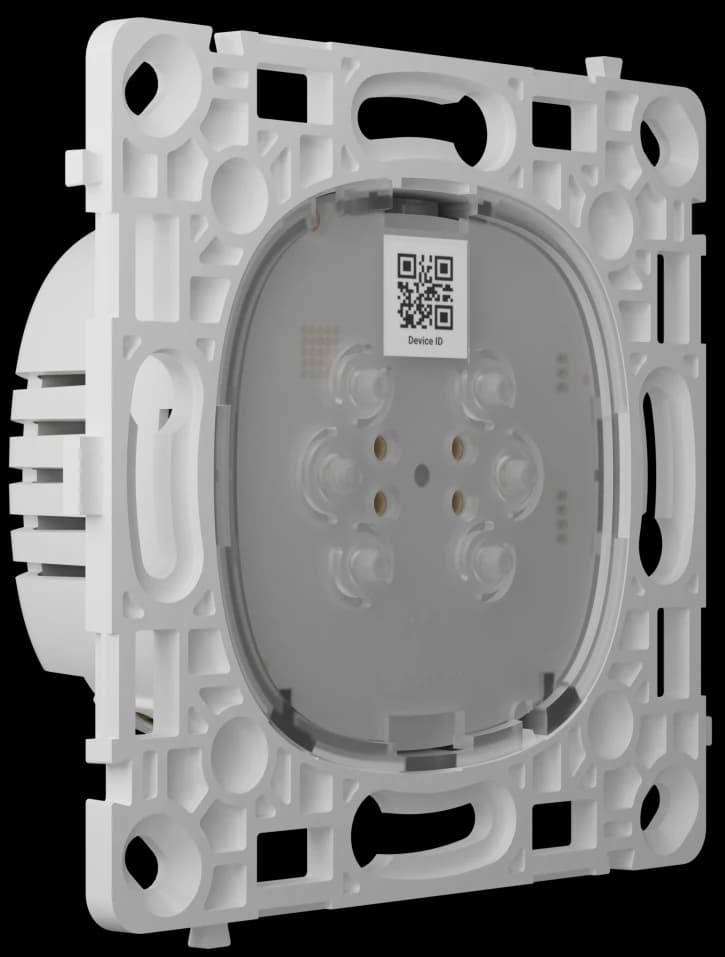

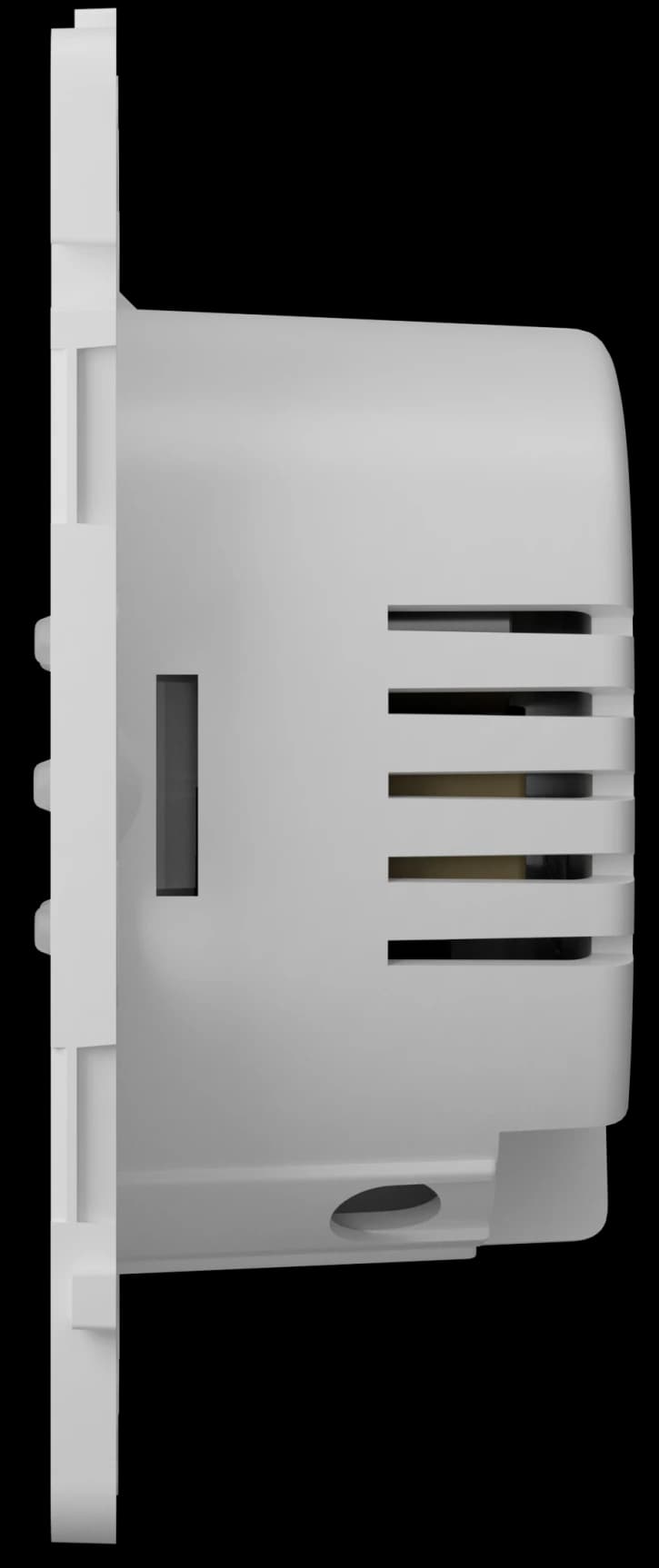

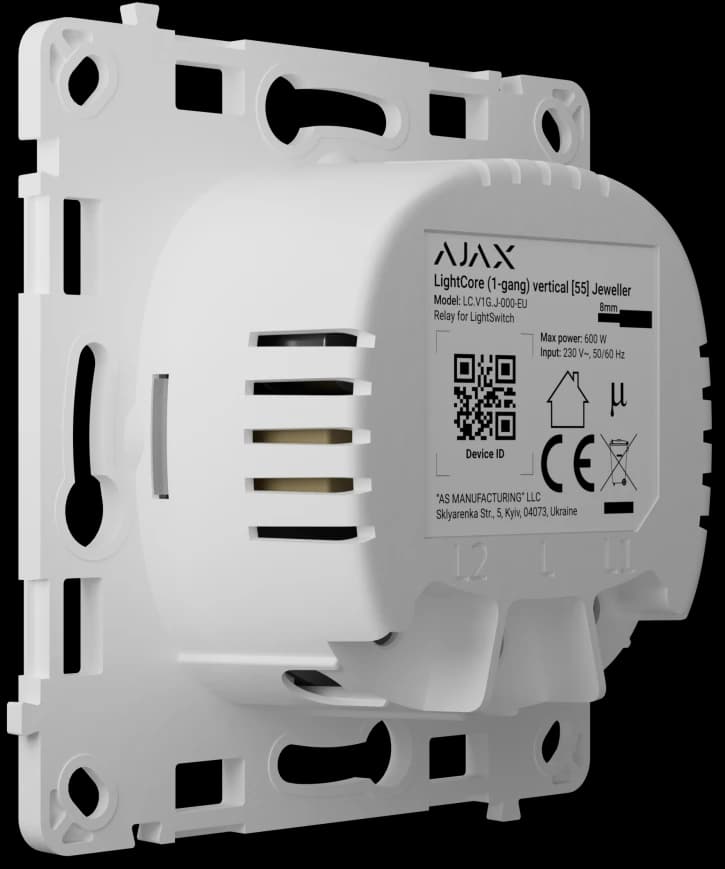

Реле для одноклавішного вимикача Ajax LightCore (1-gang) vertical (83427.142.NC)

Вертикальна версія відрізняється від звичайної не електрикою, а посадкою: механізм розрахований на вертикальний пост і працює тільки з вертикальними панелями. Функція та сама — одна лінія світла з однієї точки.

Коли потрібна саме вертикальна версія

Вертикальний монтаж вибирають, коли пости складають у стовпчик: вузький простінок біля дверей, вертикальна рамка на дві-три позиції, ділянка стіни, де горизонтальний блок не поміщається за шириною. У новобудовах так часто роблять біля входу в квартиру, де поруч із вимикачем стоїть домофонна панель.

Помилка, яка коштує повернення: замовити вертикальне реле й горизонтальні кнопки. У таблиці сумісності цієї моделі стоять CenterButton (1-gang) vertical і SideButton (1-gang) vertical, і зібрати їх із горизонтальними панелями не вийде. Орієнтація рамки має збігатися з орієнтацією і реле, і кнопки.

Характеристики

• Тип реле: LightCore (1-gang) vertical, метод встановлення вертикальний
• Комутована потужність до 600 Вт, нижня межа лампи 5 Вт
• Живлення 230 В без нейтрального проводу, споживання до 200 мВт
• Габарити 76,3 × 72,3 × 29,2 мм, вага 45,95 г
• IP20, робочий діапазон від -10 до +40 °C, вологість до 75%

Чим відрізняється від горизонтального реле

Електрична частина ідентична: те саме навантаження, той самий захист, та сама відсутність нейтралі. Різниця в орієнтації посадкового місця й у переліку сумісних панелей. Якщо пост горизонтальний, беріть LightCore (1-gang) — переплачувати за вертикальну версію сенсу немає, вона коштує так само й нічого не додає.

Сумісність

Централі: Hub Plus, Hub 2 у версіях 2G і 4G, Hub 2 Plus, Hub Hybrid 2G і 4G, плюс ретранслятори ReX і ReX 2. Панелі керування — тільки вертикальні. Якщо в тому ж пості планується друга лінія, її закриває LightCore (2-gang) vertical.

Часті питання

Чи можна повернути горизонтальне реле на 90 градусів?

Механізм фізично стане в підрозетник, але рамка й кнопка сядуть неправильно, а тактильні мітки на панелі опиняться збоку. Виробник розділив ці артикули саме тому, що посадка різна.

Скільки постів можна зібрати в один вертикальний блок?

Це залежить від рамки, а не від реле: у лінійці Frame є вертикальні рамки на дві, три, чотири і п'ять місць. Кожне місце потребує власного реле.

Чи змінюється максимальна потужність через вертикальну орієнтацію?

Ні, межа та сама — 600 Вт на лінію. Орієнтація впливає тільки на механічне складання.
