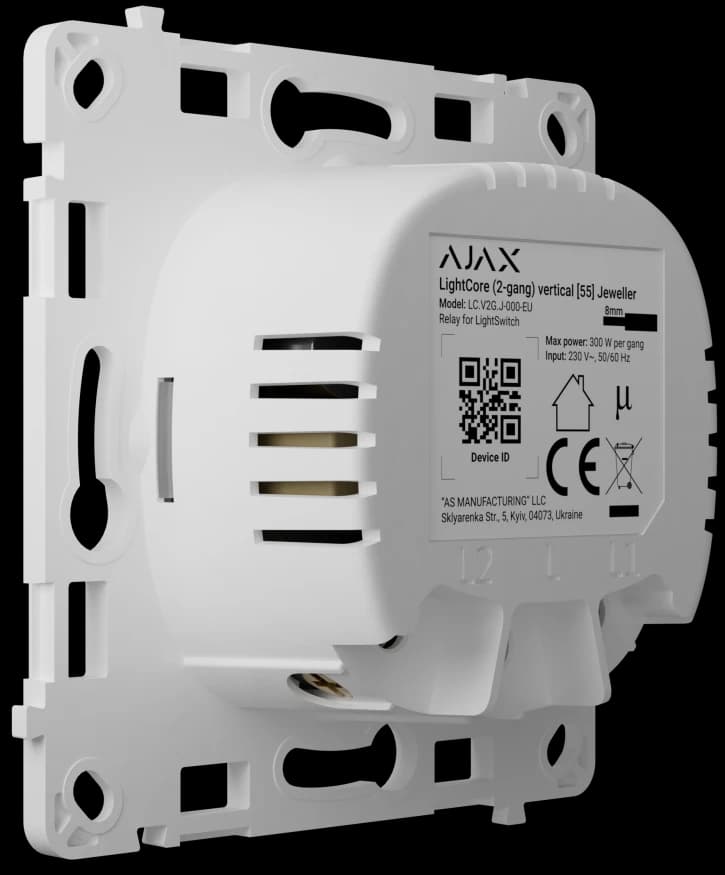

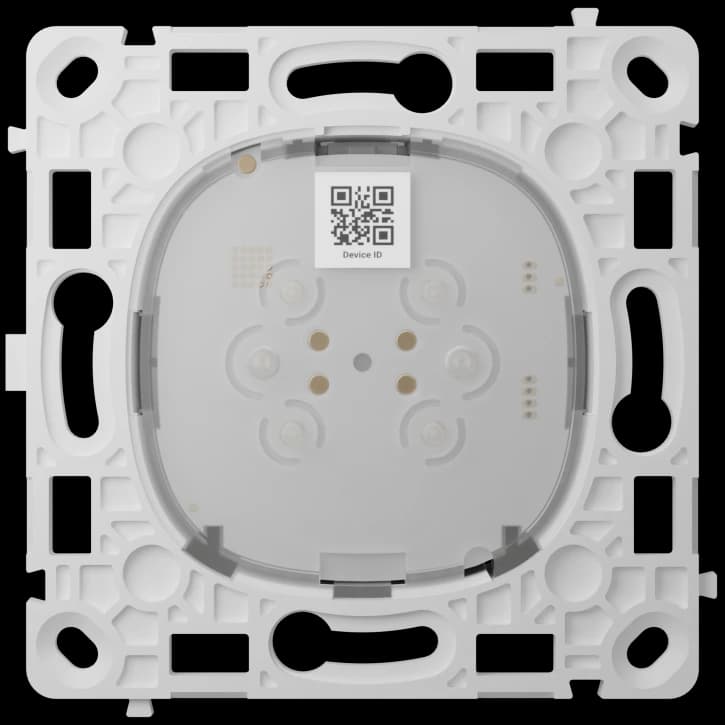

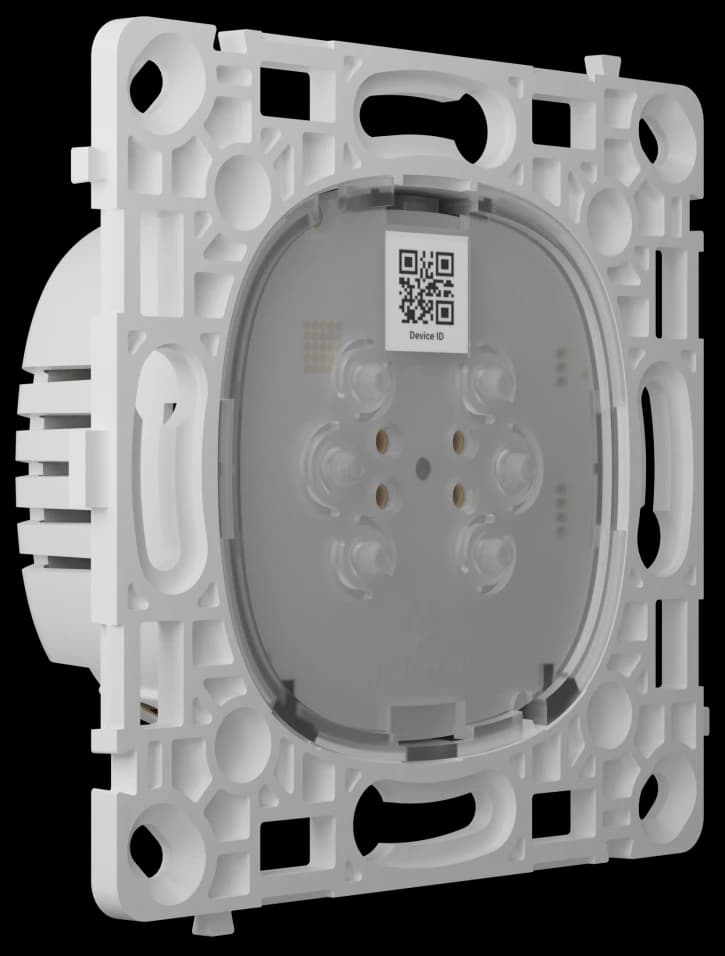

Реле для двоклавішного вимикача Ajax LightCore (2-gang) vertical (83428.142.NC)

Дві лінії світла з одного вертикального поста. Електрично це те саме двоканальне реле, змінена лише орієнтація посадкового місця під вертикальну рамку та вертикальні кнопки.

Де вертикальний блок доречний

Вузькі простінки, де горизонтальна рамка не влазить: ділянка між дверною коробкою й кутом, стіна поруч зі шафою-купе, простір під щитком розумного дому. Ще один випадок — дизайнерське рішення, коли всі клавіші в квартирі складають у вертикальні стовпчики й порушувати логіку в одній кімнаті не хочеться.

Коли краще не брати: горизонтальний пост уже змонтований і рамки куплені. Вертикальне реле в такому складанні не працює, і різниці в характеристиках, заради якої варто переробляти, немає.

Характеристики

• Два канали по 300 Вт, разом до 600 Вт
• Метод встановлення вертикальний, тип реле LightCore (2-gang) vertical
• Живлення 230 В від фази старого вимикача, нейтраль не потрібна
• Габарити 76,3 × 72,3 × 29,2 мм, вага 53,9 г
• IP20, робоча температура від -10 до +40 °C, вологість до 75%

Сумісні панелі

У таблиці цієї моделі дві позиції: CenterButton (2-gang) vertical і SideButton (2-gang) vertical. SoloButton у вертикальному двоканальному варіанті тут не зазначений, тому складання під нього планувати не варто. Рамку теж беруть із вертикальної лінійки Frame.

Чим відрізняється від горизонтальної версії

Нічим, окрім орієнтації. Ті самі 300 Вт на сегмент, той самий захист, та сама вага 53,9 г. Вибір робиться на етапі проєктування поста: під горизонтальний блок беруть LightCore (2-gang), під вертикальний цю позицію. Якщо в тому ж стовпчику потрібна одна лінія, її закриває LightCore (1-gang) vertical.

Часті питання

Чи можна змішати в одній вертикальній рамці одно- і двоканальні реле?

Так, кожне місце в рамці незалежне. Головне, щоб усі механізми й панелі були вертикальними.

Реле керує двома лініями — чи потрібні два автомати в щитку?

Обидва канали живляться з тієї самої фази, що приходить у підрозетник, тому окремі автомати не потрібні. Захист від перевантаження реле забезпечує саме, за струмом понад 2,6 А.

Чи працює вертикальне реле з Hub Plus?

Так, Hub Plus є в списку сумісності разом із Hub 2, Hub 2 Plus і Hub Hybrid. Базовий Hub першого покоління не підтримується, це найчастіша причина, чому вимикач не додається в систему.
