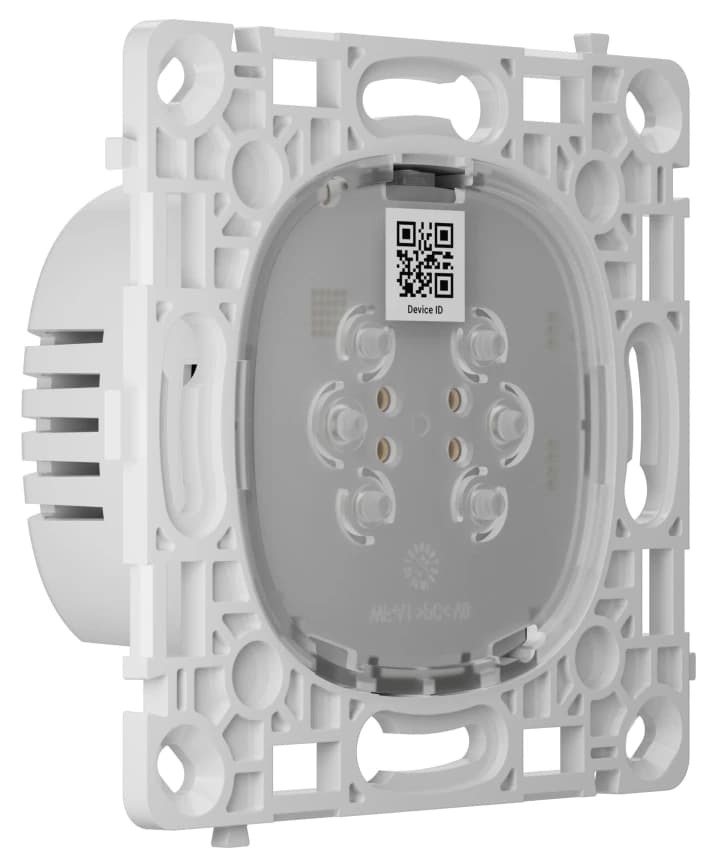

Реле для перехресного вимикача Ajax LightCore (Crossover) (87795.142.NC)

Перехресна схема потрібна, коли одним світильником керують із трьох або більше місць. У класичній електриці для цього між прохідними вимикачами ставлять перехресний; у лінійці Ajax цю роль виконує LightCore (Crossover).

Де така схема справді потрібна

Довгий коридор із трьома дверима. Сходи в будинку на три поверхи, де світло треба гасити з кожного майданчика. Прохідна вітальня між кухнею, спальнею й терасою. Виробниче приміщення з кількома входами.

Коли це надлишок: дві точки керування. Там достатньо LightCore (2-way), і різниця в ціні помітна. Ставити Crossover «про запас» сенсу мало: додаткові точки в системі Ajax додаються панелями, а не заміною реле.

Характеристики

• Одна лінія світла, до 600 Вт, мінімальна потужність лампи 5 Вт
• Живлення 230 В від фази, без нейтрального проводу

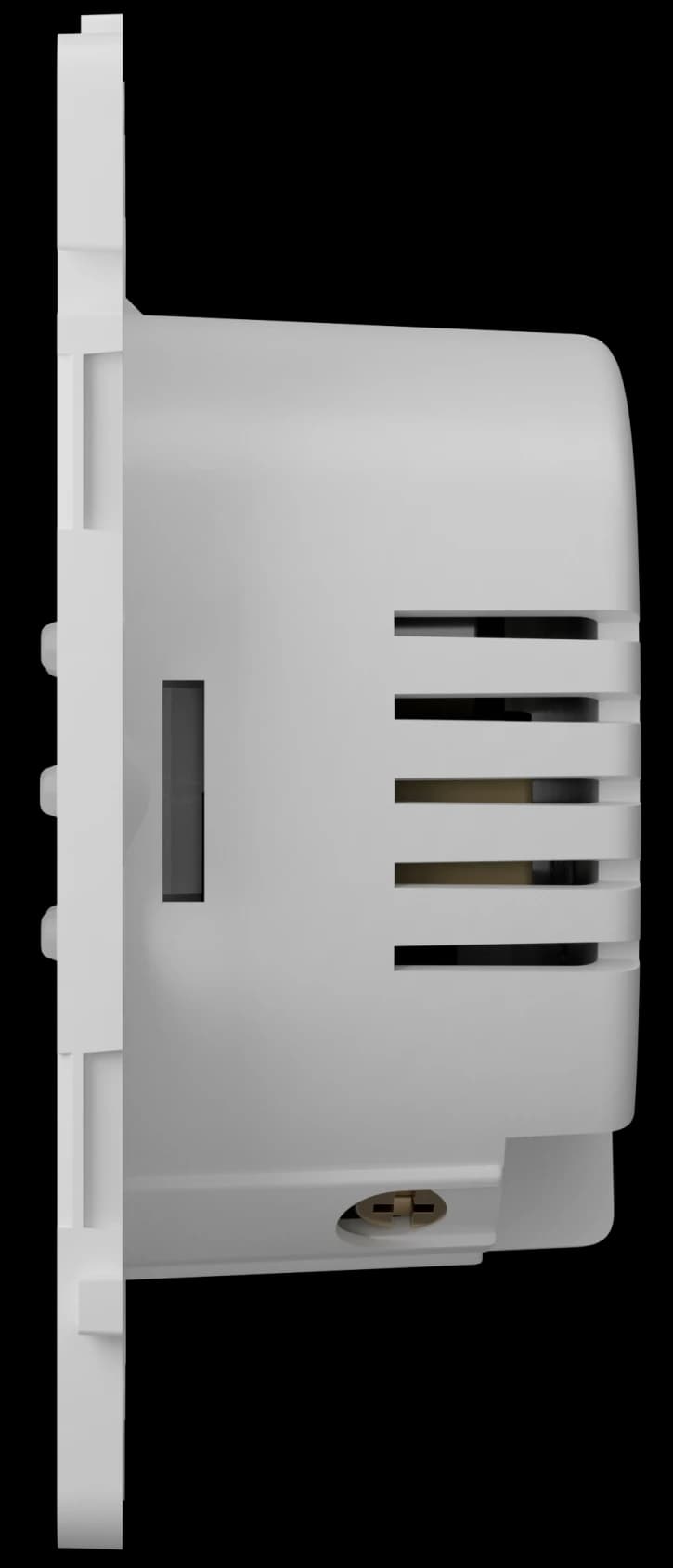

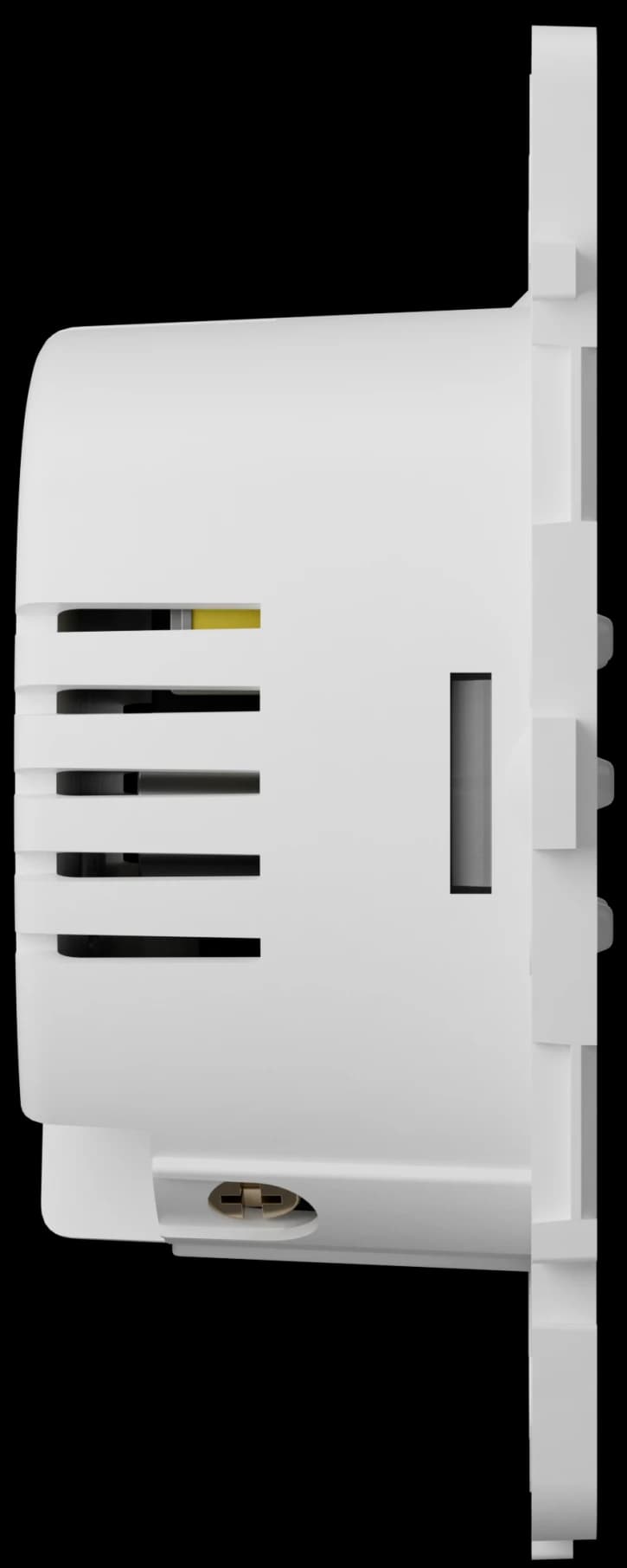

• Габарити 77,5 × 72,6 × 31,7 мм, вага 60 г — найглибше реле лінійки
• IP20, від -10 до +40 °C, вологість до 75%

Глибина підрозетника має значення

31,7 мм проти 29,2 мм у більшості інших моделей. У старих будинках із мілкими підрозетниками ця різниця відчутна: механізм може не зайти разом із запасом кабелю. Глибину варто перевірити до замовлення, особливо якщо стіна тонка й підрозетник стандартний радянський.

Сумісні панелі

У таблиці цієї моделі CenterButton (1-gang) і SideButton (1-gang). SoloButton тут не зазначено, тож складання під суцільну панель планувати не варто. Централі ті самі, що й для решти лінійки: Hub Plus, Hub 2, Hub 2 Plus, Hub Hybrid, а також ReX і ReX 2.

Часті питання

Скільки точок керування витримує схема?

Перехресна логіка розрахована на три й більше настінних постів. Плюс до них залишаються керування із застосунку та сценарії.

Чи можна замінити Crossover на два реле 2-way?

Ні. Прохідне реле не працює в перехресній логіці, воно розраховане на дві точки. Два реле в одній лінії створять конфлікт керування.

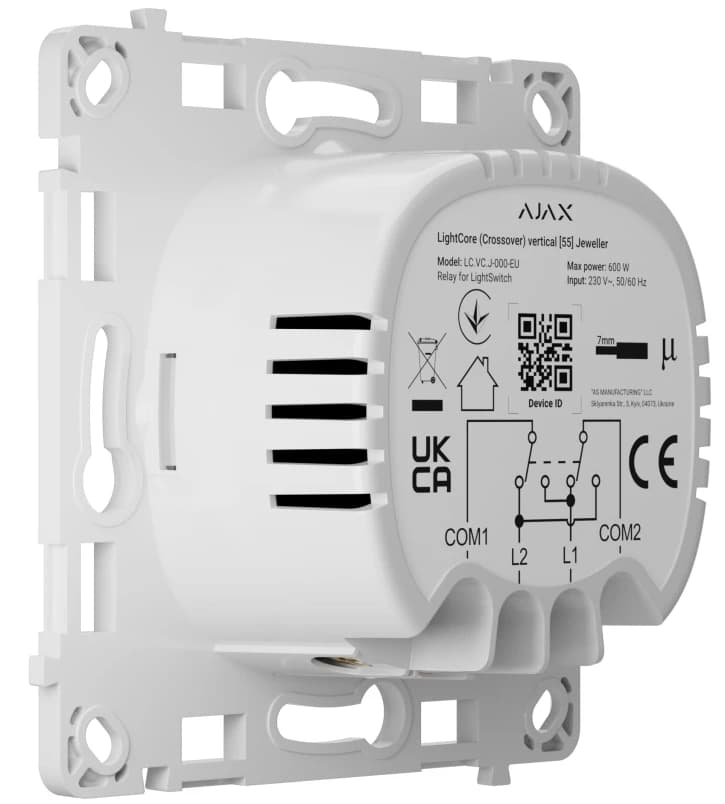

Чи є вертикальна версія?

Так, для вертикальних постів існує окремий артикул із тими самими електричними параметрами. Горизонтальне й вертикальне складання не змішуються — це стосується і прохідного реле у вертикальному виконанні.
