Замовлення панелі на вже змонтований пост зривається на одному питанні: який формат стоїть у стіні. Вертикальна й горизонтальна панелі мають однакові товщину 9,3 мм і вагу 12 г, а розміри в них дзеркальні, тому за самою панеллю формат не визначити.
Як перевірити формат, не розбираючи пост
Подивіться, як розташовані пристрої в рамці. Якщо вони йдуть один над одним — пост вертикальний, і панель потрібна ця. Якщо в ряд убік — горизонтальний. Другий орієнтир — рамка: вона теж випускається в двох виконаннях, і в вертикальному пості її довга сторона йде вгору. Найнадійніший спосіб — артикул механізму, якщо збереглася документація на монтаж.

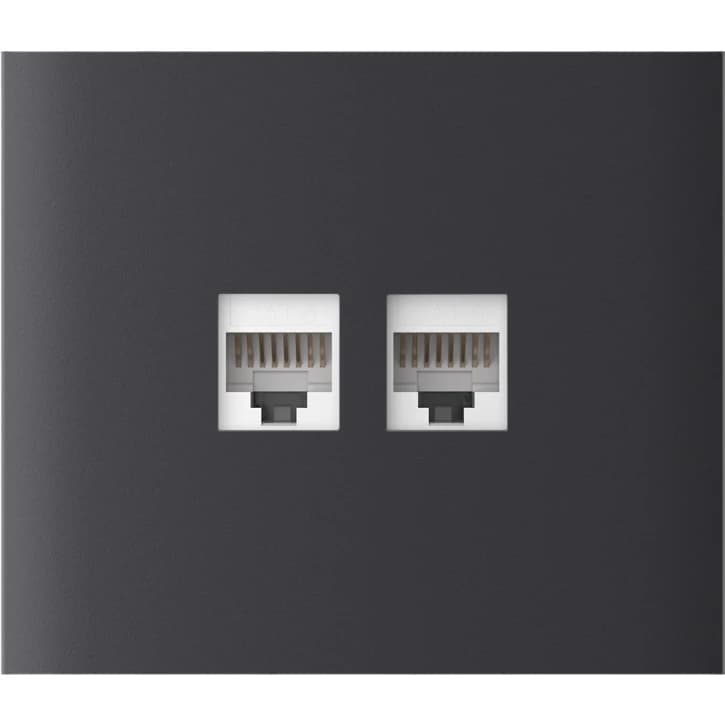

Характеристики
- Габарити 70,5 × 82,0 × 9,3 мм, вага 12 г, артикул 126207.318.GP.
- Внутрішня позиція в рамці, вертикальний пост.
- Механізм — OutletCore (LAN) Vertical White або OutletCore (LAN) Vertical Black.
- Два порти Ethernet, до 1 Гбіт/с, кабель CAT.5e або CAT.6.
- IP20, вологість до 75%, температури −10…+40 °C.
Чим відрізняється від горизонтальної графітової центральної панелі
Тільки орієнтацією й механізмом. CenterCover (LAN) Graphite має 82,0 × 70,5 мм і працює з горизонтальним механізмом; тут ті самі числа записані навпаки — 70,5 × 82,0 мм — і потрібен вертикальний. Відтінок графіту однаковий, тому помилка з форматом виявляється вже при спробі поставити панель на місце.
Сумісність
Вертикальний механізм OutletCore (LAN) Vertical Black чи OutletCore (LAN) Vertical White і вертикальна рамка на потрібну кількість місць — Frame (3 seats) vertical, Frame (4 seats) vertical або Frame (5 seats) vertical.
Часті питання
Чи можна повернути горизонтальну панель на 90° і поставити у вертикальний пост?
Ні, посадкова частина не симетрична.
Чи відрізняється графіт у двох форматах?
Ні, відтінок один на серію.
Чи потрібно знеструмлювати лінію для заміни панелі?
Панель не має струмових елементів, але вимкнути живлення перед роботою — правильна звичка.
