I/O Module — точка стику пожежної системи Ajax зі стороннім обладнанням. Два входи приймають сухі контакти чужих приладів і перетворюють їх на події в системі; два виходи навпаки, дозволяють ППКП керувати зовнішніми пристроями за пожежною тривогою.
Для яких об'єктів
Модуль потрібен там, де на об'єкті вже є обладнання, яке не входить в екосистему Ajax: витяжка димовидалення, вогнезатримувальні клапани, ліфтова автоматика, електромагнітні замки евакуаційних дверей, стара шлейфова панель. Якщо пожежна система зібрана виключно з пристроїв Ajax і нічим зовнішнім керувати не треба, модуль не знадобиться.
Характеристики

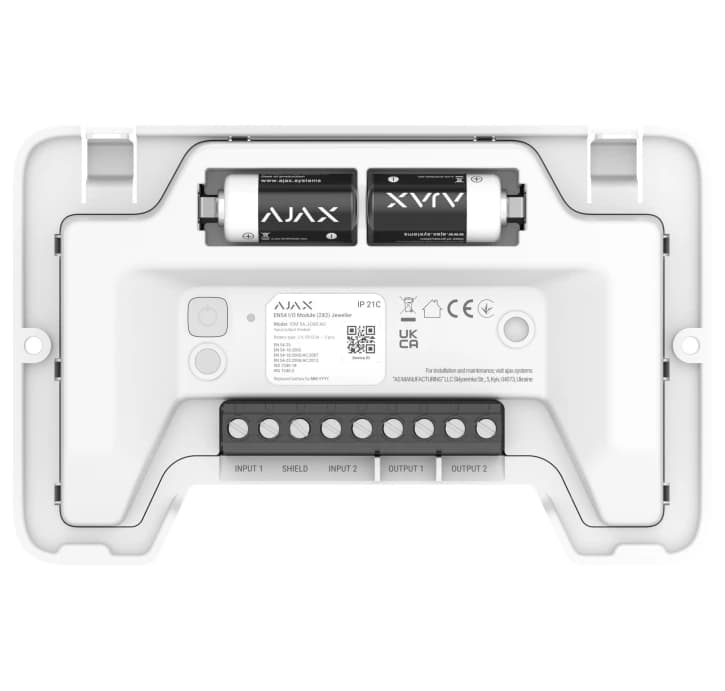

- Два входи і два виходи в одному корпусі.
- Зв'язок Jeweller із двостороннім обміном; діапазон 868,0−868,6 МГц, модуляція GFSK.
- Виявлення глушіння радіоканалу — спроба заглушити зв'язок доходить до ППКП як подія.
- Тампер проти демонтажу корпусу.

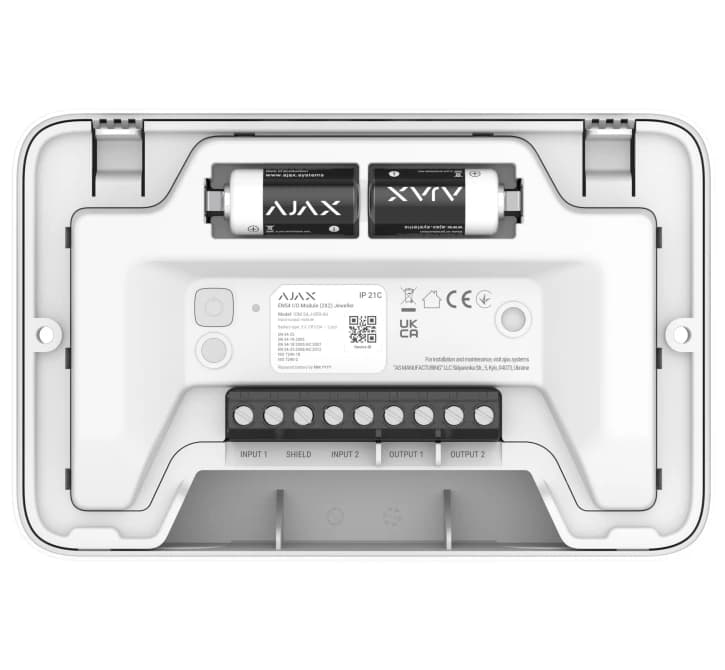

- Живлення від двох батарей CR123A, окрема лінія не потрібна.

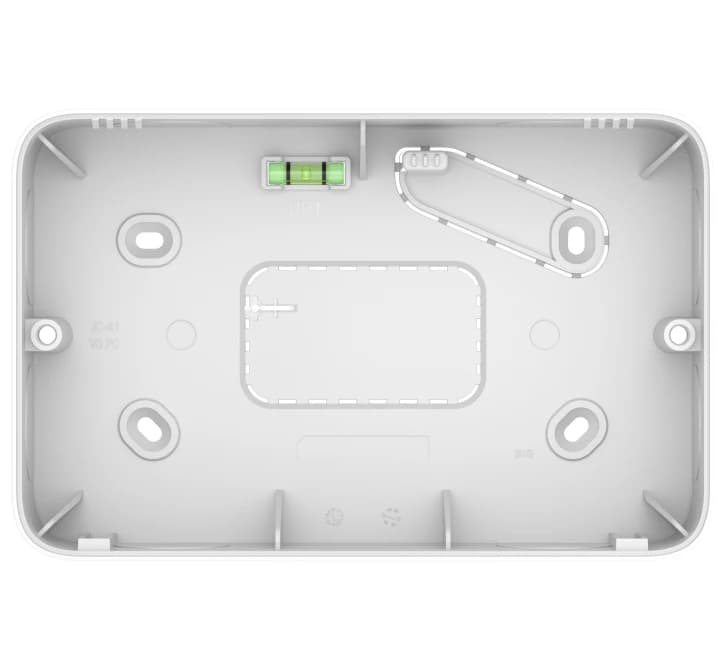

- Монтаж усередині приміщень; 0…+50 °C, вологість не більше 80%.

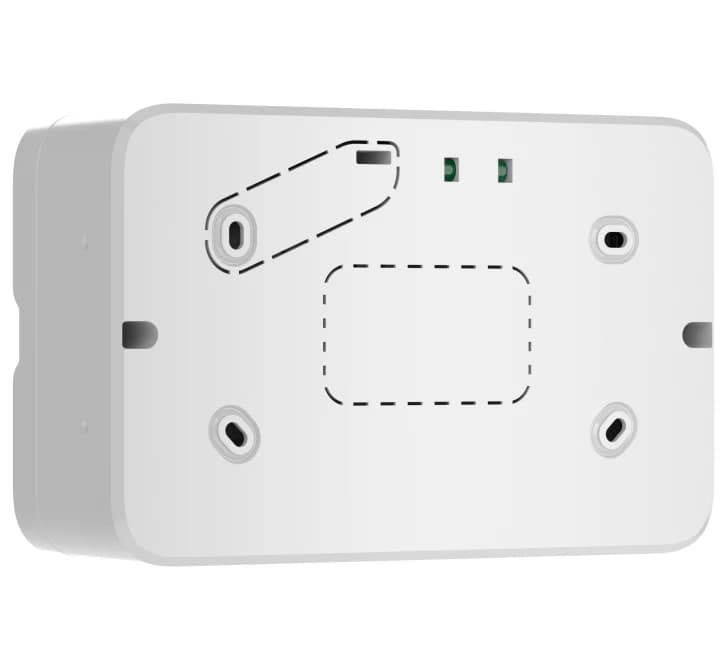

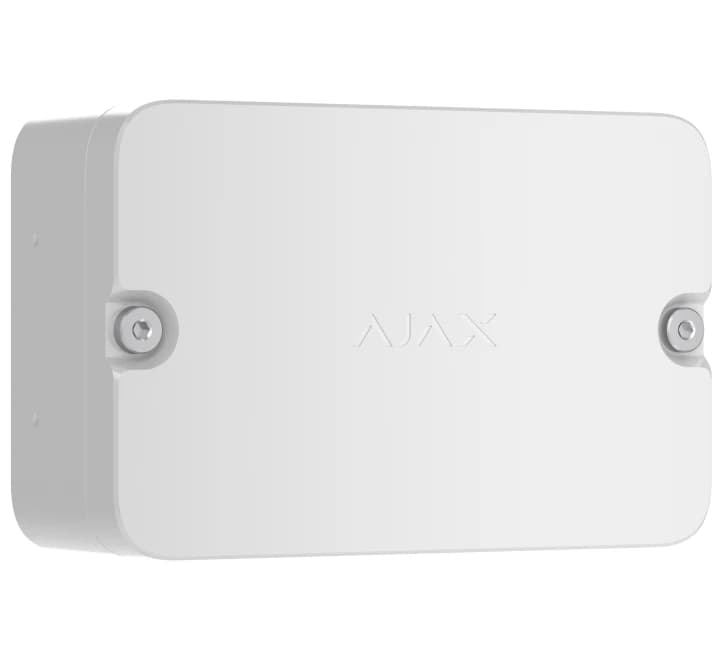

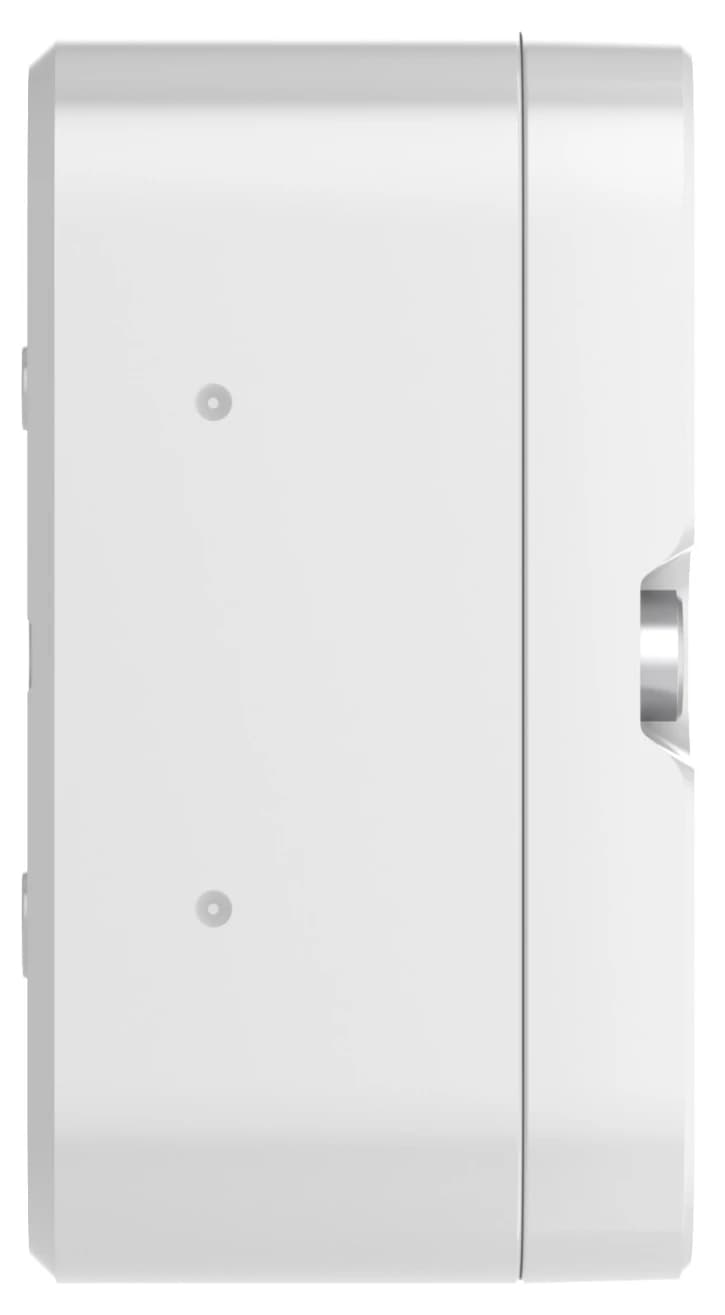

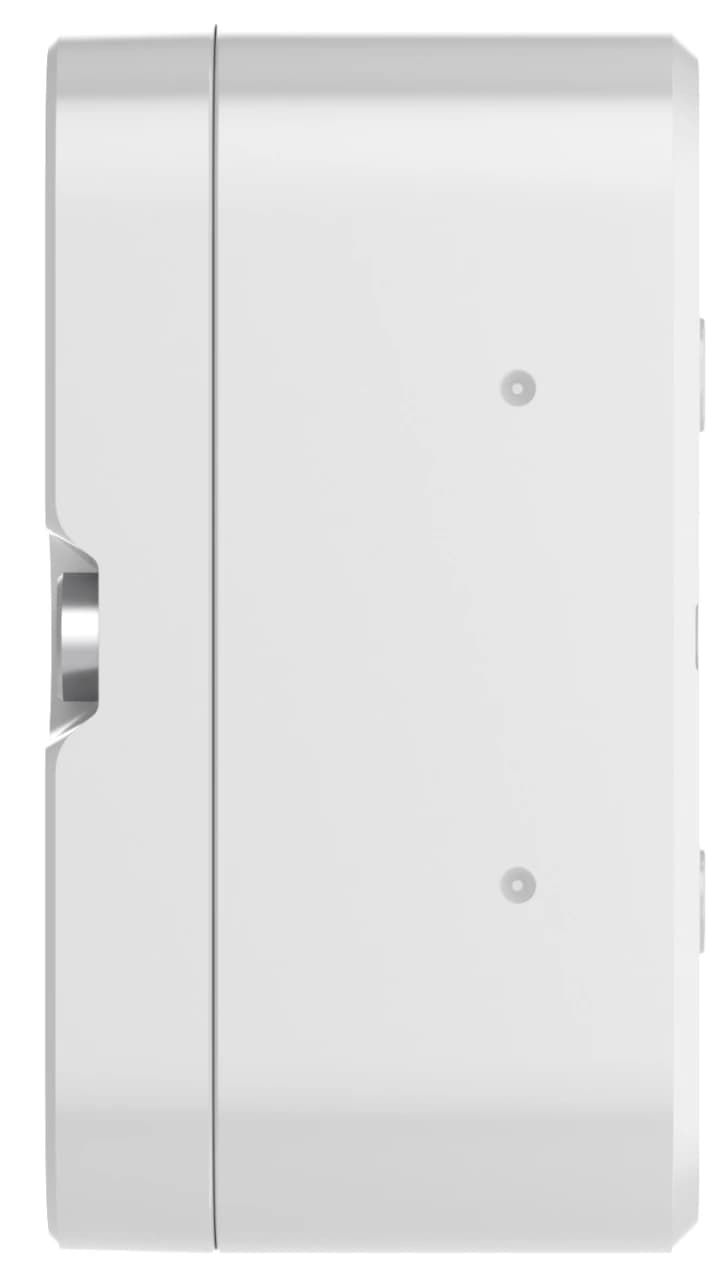

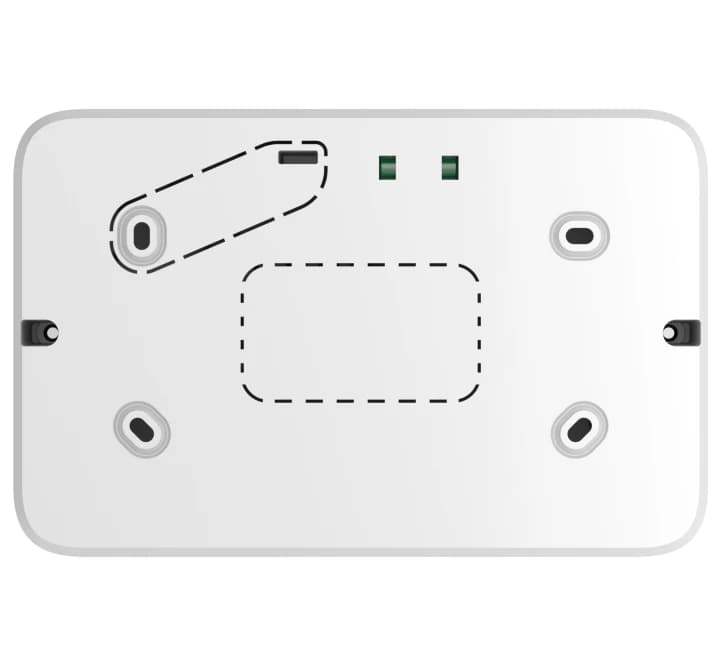

- Корпус 116 × 180 × 62 мм, вага 547 г.
Чим відрізняється від чорної версії
Виключно кольором корпусу. Схема, кількість входів і виходів, радіоканал і живлення в I/O Module Black ті самі. Модуль зазвичай ховають у щиті або над стелею разом із обладнанням, яким він керує, тож колір обирають радше під сусідні прилади, ніж під стіну.
Сумісність
Модуль підключають до EN54 Fire Hub напряму або через EN54 Fire ReX, якщо точка монтажу далеко від ППКП. Зі звичайними хабами Ajax прилад не працює: він належить до лінійки EN54. Змінні батареї — CR123A.
Часті питання
Чи можна керувати з модуля потужним навантаженням?
Виходи модуля комутують сигнал, а не силу. Вентилятор димовидалення чи привід клапана підключають через власний пускач, а модуль лише подає йому команду.
Чи вистачить одного модуля на кілька пристроїв?
Два входи і два виходи — це два незалежні напрямки в кожен бік. Для третього приладу потрібен другий модуль.
Чи можна ставити модуль у неопалюваному складі?
Нижня межа 0 °C робить це ризикованим: узимку в неопалюваному приміщенні корпус вийде за робочий діапазон, і батареї віддадуть менше ємності.
