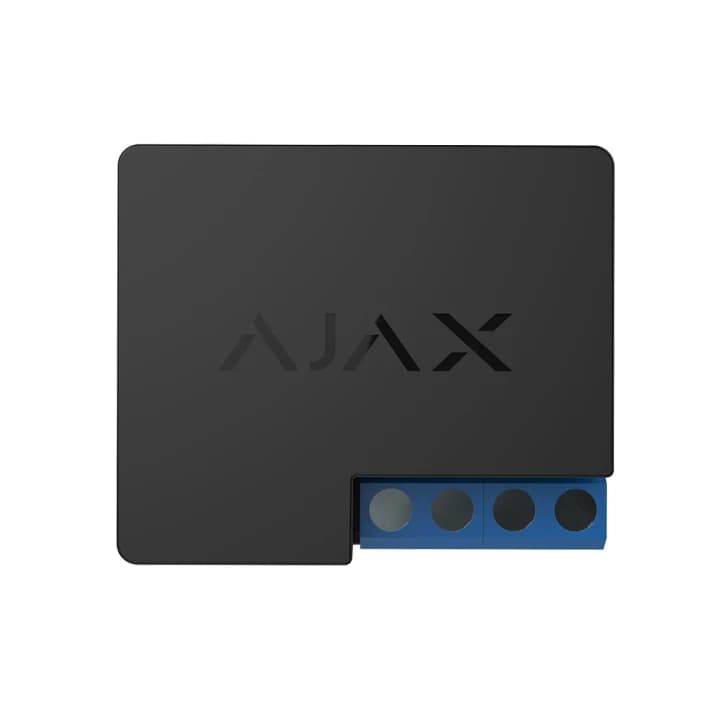

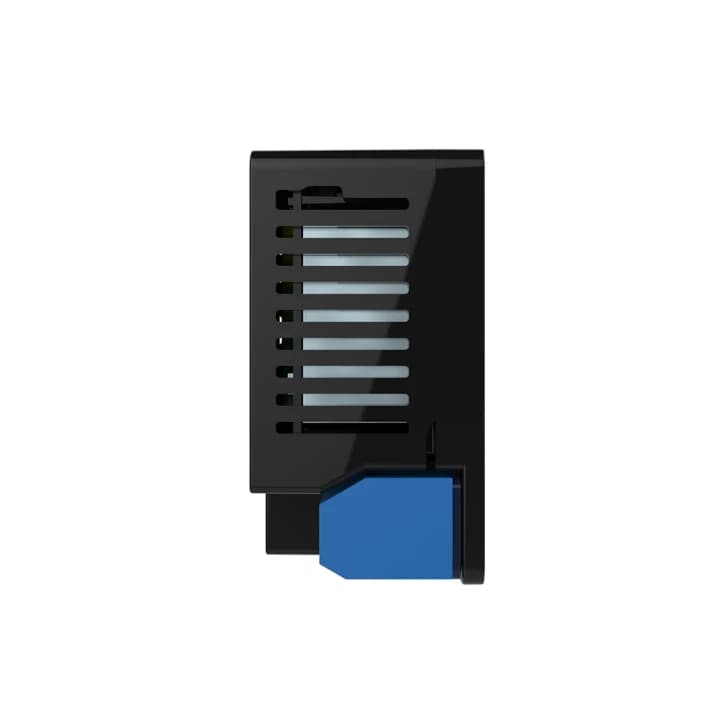

Ajax Relay — беспроводное реле с сухим контактом, которое включает и выключает прибор по команде из приложения или по сценарию системы безопасности. Корпус 39 × 33 × 18 мм прячется в подрозетник, в щиток или в корпус самого прибора.
Главное ограничение: реле нужно питать отдельно
Relay питается от 7–24 В постоянного тока, поэтому просто вкинуть его в разрыв сети 230 В не выйдет: нужен отдельный источник питания. Зато контакт сухой, то есть гальванически развязан со схемой реле, и коммутирует нагрузку до 8 А при напряжении до 230 В.
Если надо управлять обычным бытовым прибором, проще взять WallSwitch или розетку Socket.
Чем отличается от WallSwitch
- Relay — сухой контакт, отдельное питание 7–24 В DC, до 8 А, без счётчика энергии
- WallSwitch — включается в силовую цепь 110–230 В, до 10 А, измеряет напряжение, ток и потреблённую электроэнергию
Relay берут там, где нужен именно беспотенциальный контакт: ворота, шлагбаум, электрозамок, вход управления котла или насоса. WallSwitch — для света и розеточных линий.
Режимы работы и сценарии
Реле работает в бистабильном режиме (включил и оставил) и в импульсном, с длительностью импульса от 0,5 до 255 секунд. Импульс нужен для ворот и замков: короткое замыкание имитирует нажатие кнопки. Импульсный режим доступен с прошивки 5.54.1.0 и выше.
Сценарии настраиваются на тревогу, на смену режима охраны, по расписанию, по нажатию кнопки Button и по температуре.
Характеристики
Jeweller 868,0–868,6 МГц, дальность до 1000 метров. Потребление в ожидании меньше 1 Вт. Защита по температуре срабатывает на +85 °C. Класс защиты IP20, то есть монтаж только в сухом месте. Рабочая температура от 0 до +64 °C, влажность до 75%. Вес 25 г.
В коробке: реле Relay Jeweller, двусторонний скотч, краткая инструкция.
Совместимость
Hub, Hub Plus, Hub 2 (2G), Hub 2 (4G), Hub 2 Plus, Hub Hybrid (2G), Hub Hybrid (4G), ReX, ReX 2, ocBridge Plus, uartBridge.
Частые вопросы
Выдержит ли реле бойлер?
8 А при 230 В — это примерно 1,8 кВт. Бойлер на 2 кВт уже за пределом, его подключают через контактор, а Relay управляет катушкой контактора.
Можно ли открывать им ворота?
Да, это самый распространённый сценарий. Реле подключается к входу управления привода ворот и работает в импульсном режиме.
Нужен ли электрик?
Да. Монтаж затрагивает цепь 230 В, и делать его самому без опыта не стоит.
